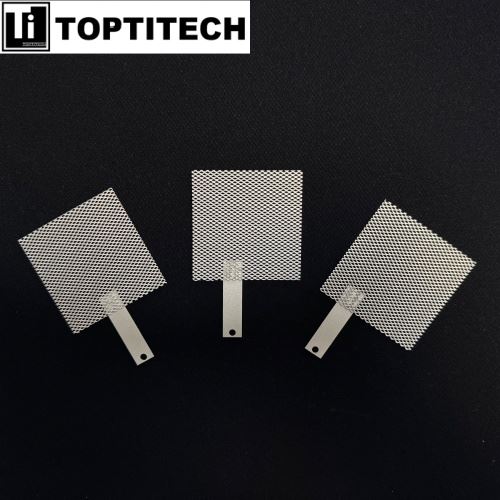

एचटी-पीईएमएफसी के लिए 1um प्लेटिनाइज्ड टाइटेनियम एक्सपैंडेड मेश

HT के लिए TOPTITECH का 1μm प्लैटिनाइज्ड टाइटेनियम विस्तारित जाल -PEMFC चपटा और एनील्ड ASTM B265 CP {{3}Ti विस्तारित जाल से शुरू होता है, फिर लगभग 1μm मोटाई पर एक नियंत्रित प्लैटिनम कोटिंग प्राप्त करता है। यह प्लैटिनाइज्ड टाइटेनियम जाल उच्च तापमान वाले प्रोटॉन एक्सचेंज झिल्ली ईंधन कोशिकाओं में एनोड साइड गैस प्रसार परत (जीडीएल) के रूप में कार्य करता है। कार्बन आधारित जीडीएल सामग्री उच्च एनोडिक क्षमता और ऑक्सीजन विकास प्रतिक्रिया (ओईआर) स्थितियों के तहत ऑक्सीकरण करती है, सीओ₂ में परिवर्तित होती है और स्टैक संपीड़न और संपर्क प्रतिरोध को कम करती है। नंगे टाइटेनियम कार्बन की खपत से बचाता है लेकिन एक निष्क्रिय TiO₂ परत बढ़ाता है जो इंटरफेशियल प्रतिरोध बढ़ाता है। प्लैटिनम परत विशिष्ट HT - PEMFC ऑपरेटिंग तापमान (120-200 डिग्री) पर सतह चालकता को संरक्षित करते हुए TiO₂ के गठन को अवरुद्ध करती है।

HT के लिए TOPTITECH का 1μm प्लैटिनाइज्ड टाइटेनियम एक्सटेंडेड मेश {{1}PEMFC समान गैस वितरण और जल प्रबंधन के लिए आवश्यक खुली हीरे के आकार की संरचना प्रदान करता है। विस्तारित जाल बुने हुए जाल की तुलना में उच्च यांत्रिक अखंडता प्रदान करता है, जिसमें वेल्डेड चौराहों के बिना एक सतत शीट में एकीकृत स्ट्रैंड होते हैं। चपटा प्रोफ़ाइल झिल्ली पंचर जोखिम को कम करता है और इलेक्ट्रोड असेंबली में लगातार संपर्क दबाव सुनिश्चित करता है। टाइटेनियम फॉस्फोरिक एसिड -डोप्ड पीबीआई झिल्ली वातावरण में संक्षारण प्रतिरोध प्रदान करता है जहां स्टेनलेस स्टील या निकल मिश्र धातु खराब हो जाते हैं। 1μm कोटिंग की मोटाई चालकता और लागत को संतुलित करती है: पतली कोटिंग्स सुरक्षा खो देती हैं, मोटी कोटिंग्स प्रदर्शन लाभ के बिना खर्च बढ़ा देती हैं।

• सामग्री: GR1 टाइटेनियम
• छिद्र का आकार: 2*3 मिमी
• मोटाई: 0.5 मिमी
• आकार: 55*55मिमी
• कोटिंग: 1um प्लैटिनम कोटिंग

• TiO₂ पैसिवेशन परत निर्माण को रोकता है

उच्च एनोडिक क्षमता और ऑक्सीजन से भरपूर अनकोटेड टाइटेनियम फाइबर की सतह पर इन्सुलेट TiO₂ परत विकसित करता है, जिससे इंटरफेशियल संपर्क प्रतिरोध (ICR) धीरे-धीरे बढ़ता है और सेल प्रदर्शन में गिरावट आती है। ).

• कार्बन जीडीएल ऑक्सीकरण विफलता को समाप्त करता है

कार्बन आधारित गैस प्रसार परतें (कार्बन पेपर/कार्बन कपड़ा) एनोड पक्ष पर थर्मोडायनामिक रूप से संचालित ऑक्सीकरण से गुजरती हैं: C + O²⁻ → CO₂↑, जिससे तेजी से खपत होती है, संपीड़न अखंडता का नुकसान होता है, और अपरिवर्तनीय स्टैक प्रतिरोध में वृद्धि होती है।

• विस्तारित मेष संरचनात्मक अखंडता प्रदान करता है

विस्तारित धातु निर्माण से वेल्डेड चौराहों के बिना निरंतर शीट में एकीकृत स्ट्रैंड्स और नोड्स के साथ हीरे के आकार के खुलेपन का निर्माण होता है, जो बुने हुए जाल विकल्पों की तुलना में स्टैक संपीड़न के तहत बेहतर यांत्रिक स्थिरता प्रदान करता है। चपटी और एनील्ड सतह प्रोफ़ाइल झिल्ली पंचर जोखिम को कम करती है और पूरे विदेश मंत्रालय में लगातार संपर्क दबाव सुनिश्चित करती है।

• बड़े पैमाने पर स्थानांतरण और गैस वितरण को अधिकतम करता है

हीरे के आकार की खुली छिद्र संरचना इलेक्ट्रोड सक्रिय क्षेत्र में एक समान हाइड्रोजन और प्रतिक्रियाशील गैस वितरण को सक्षम बनाती है, जबकि कैथोड की तरफ से तेजी से पानी हटाने की सुविधा प्रदान करती है, उच्च {{1}वर्तमान {{2}घनत्व एचटी{{3}पीईएमएफसी ऑपरेशन के तहत स्थानीय बाढ़ को रोकती है।

• अम्लीय पर्यावरण अनुकूलता सुनिश्चित करता है

ग्रेड 1 सीपी {{1} प्लैटिनम कोटिंग के साथ संयुक्त टीआई सब्सट्रेट फॉस्फोरिक एसिड {{2} डोप्ड पीबीआई झिल्ली वातावरण का सामना करता है जहां स्टेनलेस स्टील या निकल मिश्र धातु जंग या विघटन का सामना करते हैं। पीटी सतह परत के साथ संयुक्त टाइटेनियम पर प्राकृतिक TiO₂ निष्क्रिय परत आक्रामक HT -PEMFC परिचालन स्थितियों में दोहरी संक्षारण सुरक्षा प्रदान करती है।



• उच्च-तापमान संचालन का समर्थन करता है

टाइटेनियम बेस सामग्री एचटी में ताकत और आयामी स्थिरता बनाए रखती है {{0}पीईएमएफसी ऑपरेटिंग तापमान विंडो (120-200 डिग्री), कार्बन जीडीएल के विपरीत जो खराब हो जाती है या पॉलिमर इलेक्ट्रोलाइट झिल्ली जो संयुक्त थर्मल और ऑक्सीडेटिव तनाव के तहत नरम हो जाती है।



• फॉस्फोरिक एसिड में एनोड {{0} साइड गैस डिफ्यूजन लेयर (जीडीएल) {{1} डोप्ड पीबीआई मेम्ब्रेन सिस्टम - एचटी {{2} 120-200 डिग्री पर काम करने वाले पीईएमएफसी आमतौर पर इलेक्ट्रोलाइट का संचालन करने वाले प्रोटॉन के रूप में फॉस्फोरिक एसिड के साथ डोप किए गए पॉलीबेंज़िमिडाज़ोल झिल्ली का उपयोग करते हैं। 1μm प्लैटिनाइज्ड टाइटेनियम विस्तारित जाल पारंपरिक कार्बन आधारित GDLs की जगह लेता है जो उच्च एनोडिक क्षमता और ऑक्सीजन विकास प्रतिक्रिया स्थितियों के तहत CO₂ में ऑक्सीकरण करता है, जबकि अनुपचारित टाइटेनियम TiO₂ को इन्सुलेट करता है जो इंटरफेशियल संपर्क प्रतिरोध को बढ़ाता है। प्लैटिनम कोटिंग TiO₂ के गठन को अवरुद्ध करती है और पूरे MEA में स्थिर विद्युत चालकता बनाए रखती है।

• ऑफ-{0}ग्रिड सीएचपी सिस्टम में करंट कलेक्टर और फ्लो फील्ड डिस्ट्रीब्यूटर - एचटी{{1}संयुक्त ताप और बिजली अनुप्रयोगों में उपयोग किए जाने वाले पीईएमएफसी जनरेटर आवासीय हीटिंग या गर्म पानी की आपूर्ति के लिए अपशिष्ट ताप को पुनर्प्राप्त करते हैं। 1μm प्लैटिनाइज्ड टाइटेनियम विस्तारित जाल की खुली हीरे के आकार की विस्तारित जाल संरचना कुशल जल वाष्प निष्कासन को सक्षम करते हुए इलेक्ट्रोड सक्रिय क्षेत्र में समान रूप से सुधारित गैस वितरित करती है, जो महत्वपूर्ण है क्योंकि एचटी {{5}पीईएमएफसी गैसीय पानी का उत्पादन करती है जिसके लिए अलग आर्द्रीकरण प्रणाली की आवश्यकता नहीं होती है।

• विमानन ईंधन सेल स्टैक में पीटीएल (छिद्रपूर्ण परिवहन परत) - विमानन क्षेत्र को सरलीकृत जल प्रबंधन और कम सिस्टम वजन के साथ एचटी {0} पीईएमएफसी की आवश्यकता होती है {{1} µm प्लैटिनाइज्ड टाइटेनियम विस्तारित जाल उत्प्रेरक परत और द्विध्रुवीय प्लेट के बीच एक छिद्रपूर्ण परिवहन परत के रूप में कार्य करता है, जो स्थायित्व सीमाओं के बिना, अम्लीय ऑपरेटिंग वातावरण में टाइटेनियम के संक्षारण प्रतिरोध के साथ संयुक्त किसी भी धातु की उच्चतम ताकत {{2} से {{3} वजन अनुपात प्रदान करता है। कार्बन-आधारित सामग्री।

• भारी ट्रकों और समुद्री सहायक बिजली इकाइयों को ढोने के लिए एनोड {{0} साइड डिफ्यूजन मीडियम - भारी वाहन बिजली प्रणालियों के लिए एचटी {{2} पीईएमएफसी विकसित किए जा रहे हैं, जहां ईंधन लचीलापन (मेथनॉल, एलएनजी, सुधार के बाद डीजल) और सीओ सहनशीलता आवश्यक है। 1μm प्लैटिनाइज्ड टाइटेनियम विस्तारित जाल की चपटी और एनील्ड सतह प्रोफ़ाइल कोशिका भर में लगातार संपर्क दबाव सुनिश्चित करती है, उच्च {{8}वर्तमान - घनत्व ऑपरेशन के तहत समान हाइड्रोजन वितरण की सुविधा प्रदान करते हुए झिल्ली पंचर को रोकती है।

• स्थिर बिजली उत्पादन में इलेक्ट्रोड समर्थन संरचना - बेसलोड बिजली उत्पादन के लिए एचटी {{0}पीईएमएफसी प्रौद्योगिकी को नियोजित करने वाले स्थिर बिजली संयंत्रों को न्यूनतम गिरावट के साथ हजारों परिचालन घंटों की आवश्यकता होती है {{1} µm प्लैटिनाइज्ड टाइटेनियम विस्तारित जाल एक आयामी स्थिर इलेक्ट्रोड समर्थन के रूप में कार्य करता है, 60-80 µg/cm² लोडिंग पर 1µm प्लैटिनम कोटिंग के साथ सीपी {{5}Ti सब्सट्रेट को ऑक्सीकरण एनोड वातावरण में निष्क्रिय होने से बचाता है। गैस प्रसार के लिए आवश्यक खुली सरंध्रता को संरक्षित करते हुए।

• मेथनॉल रिफॉर्मेट के लिए फ्लो फील्ड प्लेट घटक {{0}ईंधन वाले एचटी{{1}पीईएमएफसी - एचटी{2}}मेथनॉल रिफॉर्मिंग से उत्पादित हाइड्रोजन पर चलने वाले पीईएमएफसी सिस्टम महत्वपूर्ण प्रदर्शन हानि के बिना 3% तक सीओ सांद्रता को सहन करते हैं। विस्तारित टाइटेनियम जाल संरचना को टाइटेनियम शीट्स के साथ मिश्रित द्विध्रुवी प्लेटों में एकीकृत किया जा सकता है, जो सुधार संचालन के लिए आवश्यक यांत्रिक समर्थन और वर्तमान चालन प्रदान करता है, जबकि प्लैटिनम कोटिंग अशुद्धियों का पता लगाने के लिए लंबे समय तक संपर्क में इंटरफेशियल चालकता बनाए रखती है।



कार्बन-आधारित गैस प्रसार परत

प्लेटिनाइज्ड टाइटेनियम विस्तारित जाल

कार्बन आधारित गैस प्रसार परतें (जीडीएल) इलेक्ट्रोलाइज़र के एनोड पक्ष के साथ इलेक्ट्रोकेमिकल रूप से असंगत हैं। एनोडिक ध्रुवीकरण और ऑक्सीजन विकास प्रतिक्रिया (ओईआर) स्थितियों के तहत, झिल्ली इलेक्ट्रोड असेंबली के स्थानीय पीएच वातावरण के आधार पर, कार्बन थर्मोडायनामिक रूप से कार्बोनेट आयनों (क्षारीय मीडिया में) या सीधे CO₂ गैस (अम्लीय मीडिया में) में ऑक्सीकरण होता है। इस ऑक्सीकरण को अक्सर कार्बन संक्षारण प्रतिक्रिया (सीओआर) के रूप में जाना जाता है, जो सेल वोल्टेज में एक गलत, अल्पकालिक गिरावट उत्पन्न करता है। कार्बन जीडीएल फिर तेजी से कम हो जाता है, जिससे एक भौतिक अंतर रह जाता है और खराब स्टैक संपीड़न होता है, जो विद्युत संपर्क प्रतिरोध को बढ़ाता है और स्थायी रूप से इलेक्ट्रोलिसिस प्रदर्शन को कम करता है। इस कारण से, कार्बन आधारित जीडीएल एनोड पक्ष के लिए उपयुक्त नहीं हैं, हालांकि कैथोड पक्ष पर अभी भी कार्बन कपड़ा या कार्बन पेपर का उपयोग किया जा सकता है जहां कोई ऑक्सीजन विकास नहीं होता है और कार्बन स्थिर रहता है।
